| Energie Transfer für 230V Steckdosen Verbraucher

tHe INV-Serie Wechselrichter

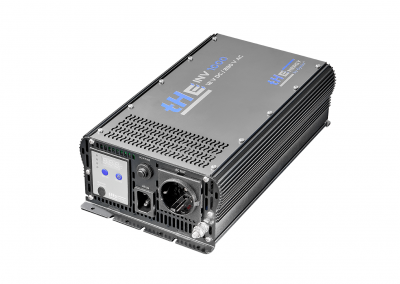

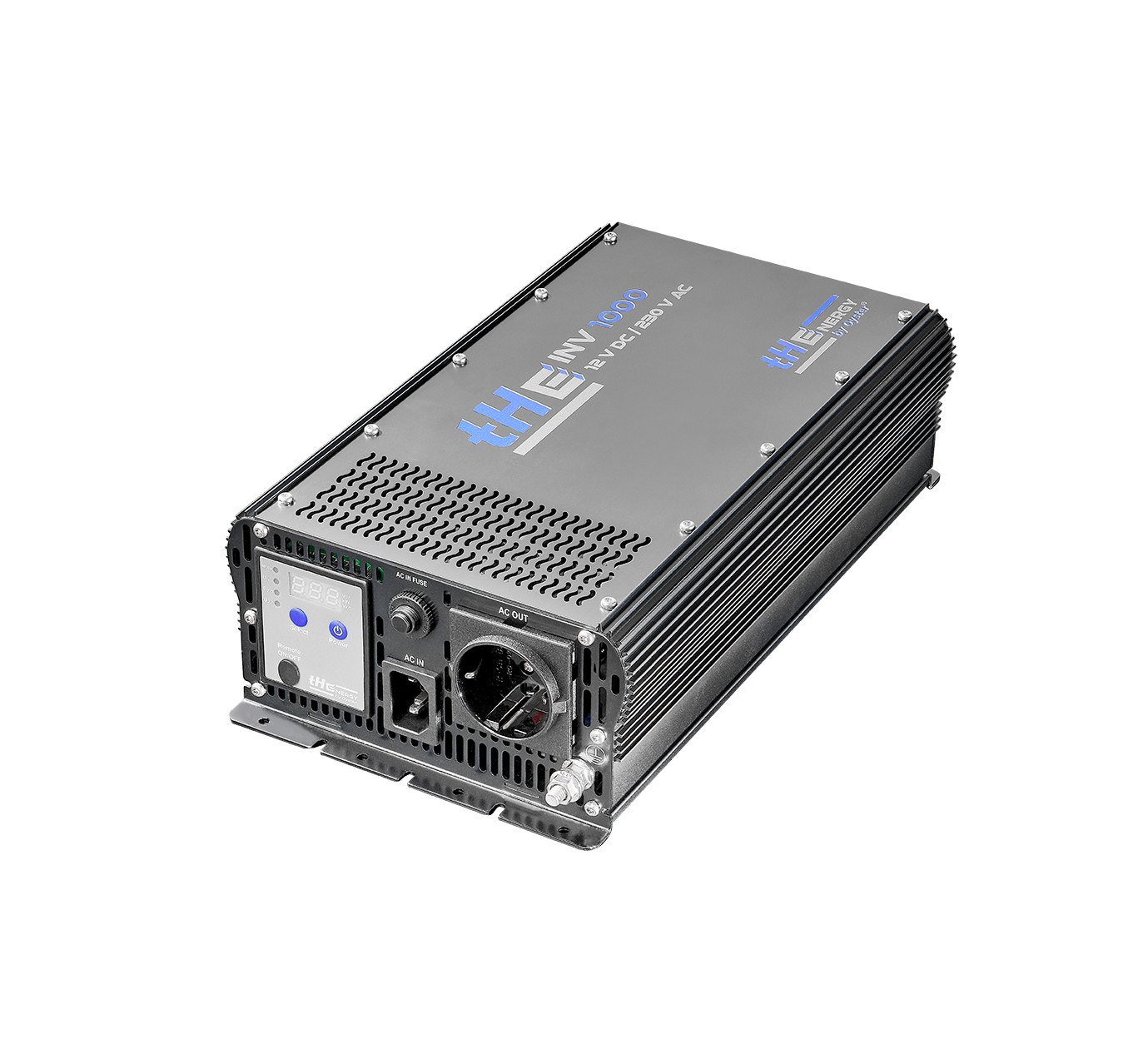

tHE INV 1000

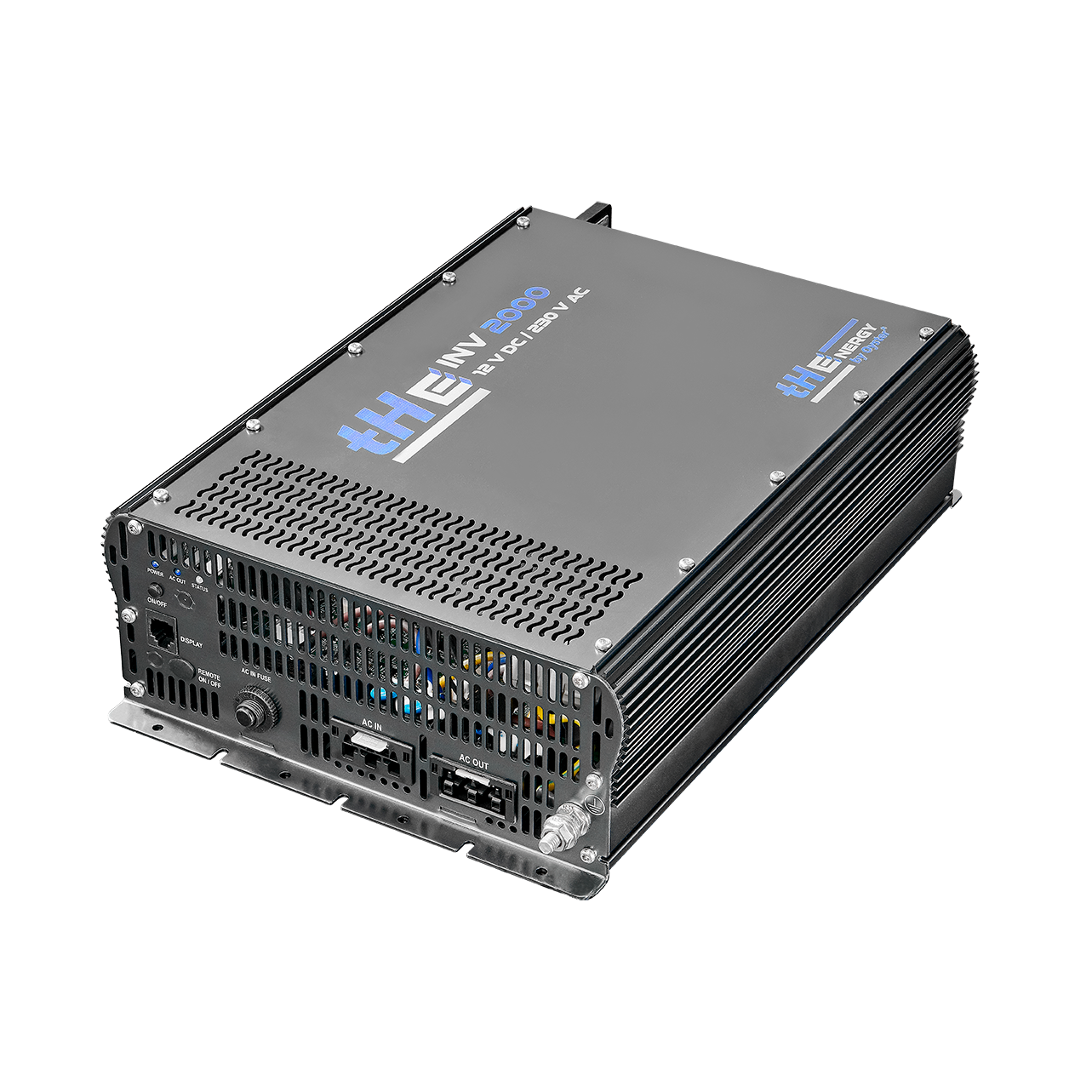

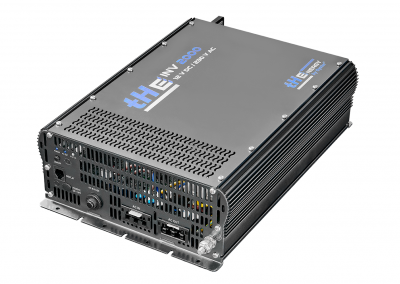

tHE INV 2000

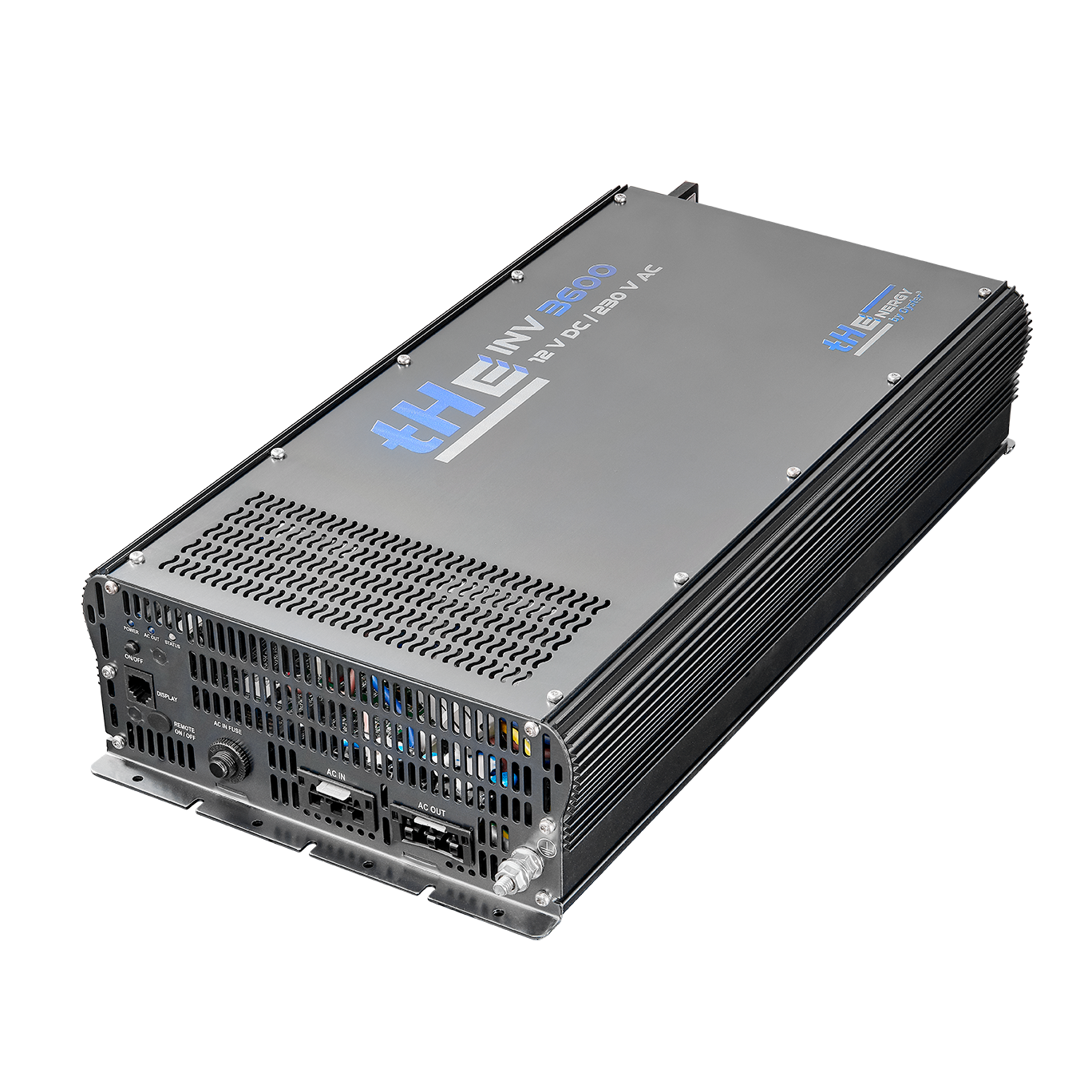

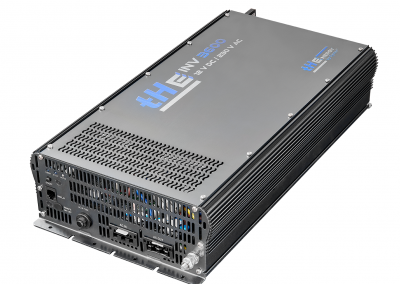

tHE INV 3600

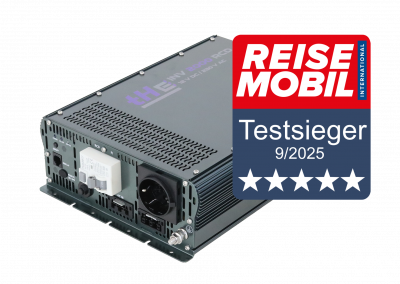

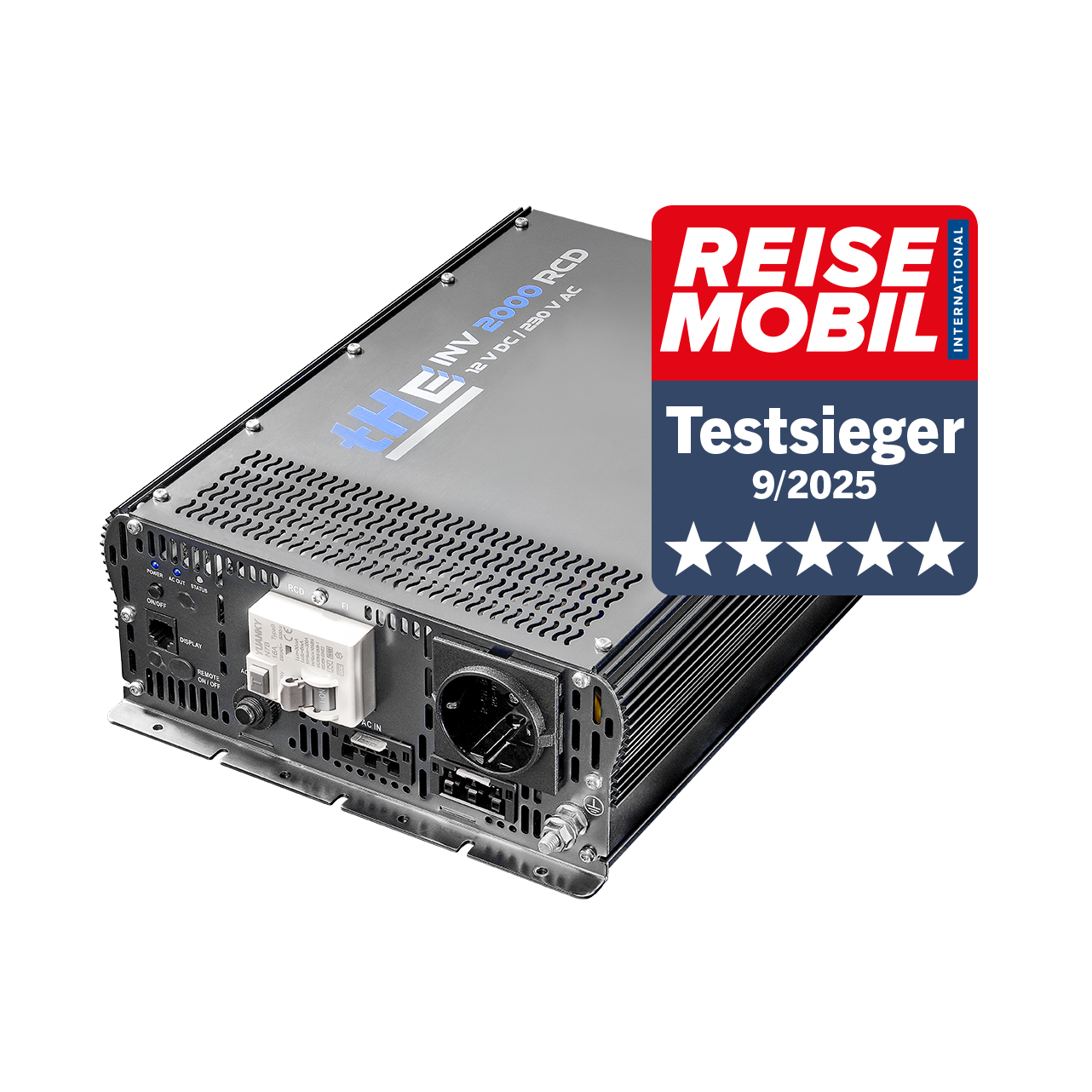

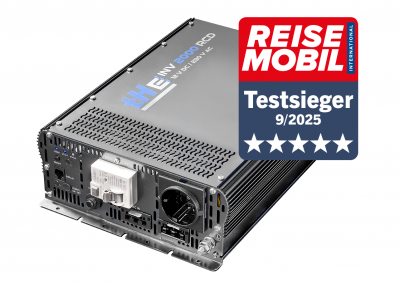

tHE INV 2000 RCD

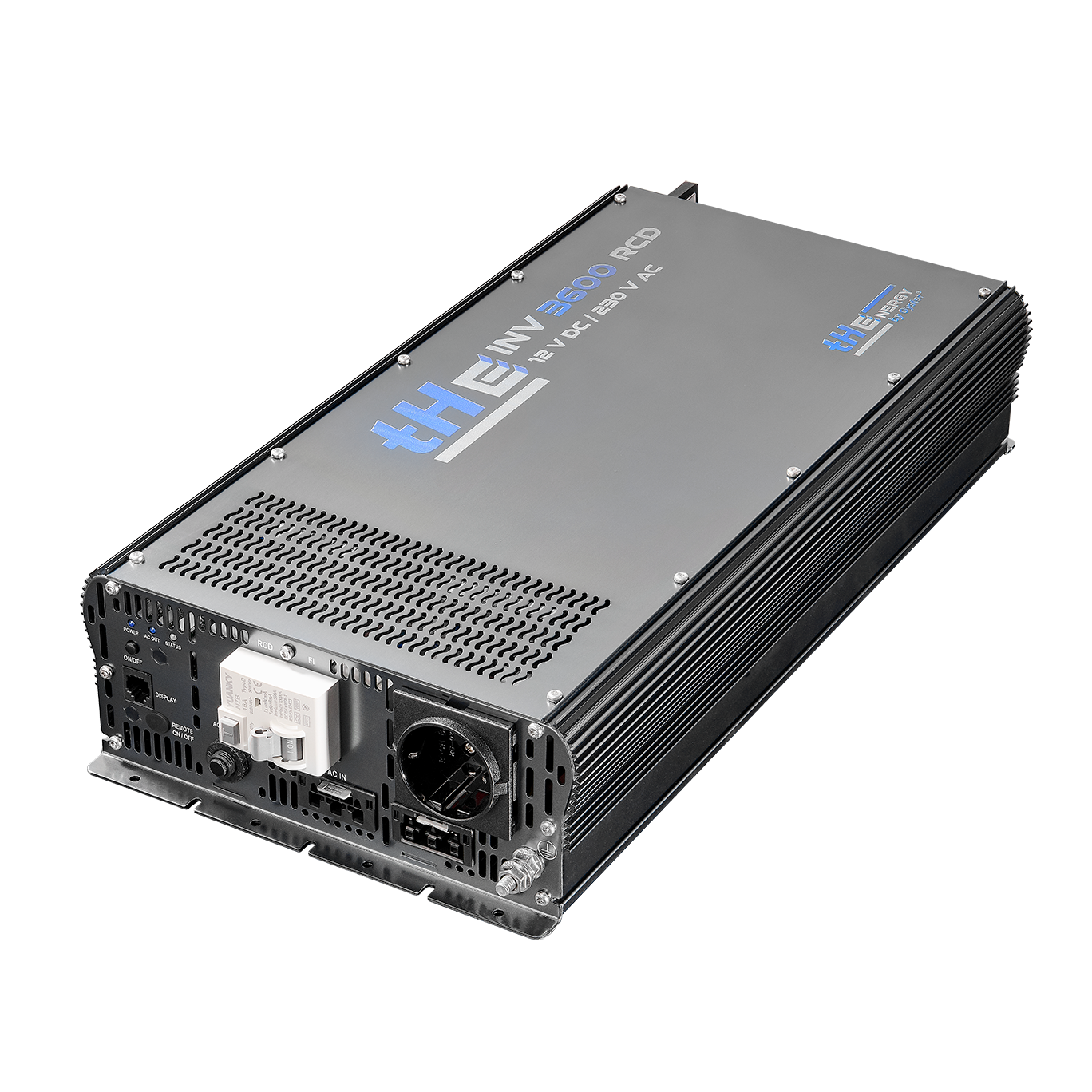

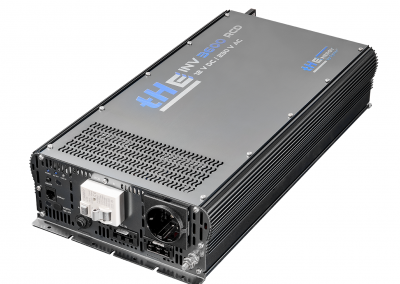

tHE INV 3600 RCD

Die Wechselrichter der INV-Serie von ten Haaft Energy bieten eine zuverlässige Stromversorgung für alle 230V-Verbraucher in Ihrem Reisemobil – mit maximaler Effizienz, hoher Sicherheit und einem brummfreien Betrieb.

Die Vorteile im Überblick

  • Reiner Sinus mit stabiler Frequenz und Spannung für sensible Verbraucher wie Laptops, Kaffeemaschinen, TV etc.
  • Hohe Leistungsfähigkeit: Betrieb von Geräten bis 3600 W (je nach Typ)
  • Großer Temperaturbereich: Einsatzfähig von -20 °C bis +45 °C
  • Kompaktes, leichtes Design – spart Platz und Gewicht
  • Brummfreier Betrieb – ideal für den Einsatz im Innenraum
  • Moderne HF-Technologie – reduziert die Größe der benötigten Transformatoren
  • Elektrische Isolation von Ein- und Ausgang – schützt das Bordnetz vor Defekten
  • Netzvorrangschaltung – automatische Umschaltung auf Landstrom bei Verfügbarkeit
  • Vielfältige Schutzfunktionen: Überlast-, Unterspannungs-, Kurzschluss- und Überspannungsschutz
  • Schnittstelle – zur Kommunikation mit ten Haaft Energy-Systemen
  • Remote ON/OFF Funktion zur Anbindung an automatisierte oder übergeordnete Steuerungssysteme (E-Bike Ladung während der Fahrt)
  • Standby Funktion erkennt automatisch ob ein Verbraucher am Wechselrichter angeschlossen ist

tHE INV-Serie Wechselrichter

Energie Transfer für 230V Steckdosen Verbraucher

Dank ihrer reinen Sinusspannung garantieren die Wechselrichter der INV-Serie von ten Haaft Energy einen sicheren und stabilen Betrieb empfindlicher Geräte bis zu einer Leistung von 3600 W. Das speziell entwickelte, kompakte Design ermöglicht eine platzsparende Installation auch bei begrenztem Bauraum und reduziert gleichzeitig das Gewicht – ideal für mobile Anwendungen.

Netzvorangschaltung

Alle Wechselrichter verfügen über eine Netzvorrangschaltung, die automatisch auf die Versorgung aus dem externen Stromnetz umschaltet, sobald diese verfügbar ist und liefert nur dann Strom aus der Batterie, wenn keine externe Netzstromversorgung vorhanden ist.

RCD (Fehlerstromschutzschaltung im Gerät)
Als besondere Weiterentwicklung bieten die Ausführungen mit RCD bereits die benötigte integrierte Schutzvorrichtung für den fachgerechten Einbau steckerfertig mit an. Die verwendeten Steckvorrichtungen sind verpolsicher und vibrationssicher mit Rastvorrichtung ausgeführt.

Wechselrichter
tHE INV 1000
tHE INV 2000
tHE INV 3600
tHE INV
2000 RCD
tHE INV
3600 RCD
Nennspannung 12 V DC 12 V DC 12 V DC 12 V DC 12 V DC
Eingangsspannungbereich 10,0 – 15.7 V DC 10,0 – 15.7 V DC 10,0 – 15.7 V DC 10,0 – 15.7 V DC 10,0 – 15.7 V DC
Ausgangsspannung 230 V AC
(einstellbar
220 V – 240 V)		 230 V AC
(einstellbar
220 V – 240 V)		 230 V AC
(einstellbar
220 V – 240 V)		 230 V AC
(einstellbar
220 V – 240 V)		 230 V AC
(einstellbar
220 V – 240 V)
Ausgangsfrequenz

50 Hz
(einstellbar 60 Hz)

 50 Hz
(einstellbar 60 Hz)		 50 Hz
(einstellbar 60 Hz)		 50 Hz
(einstellbar 60 Hz)		 50 Hz
(einstellbar 60 Hz)

Ausgangsleistung (Dauer)

 1000 W 2000 W 3600 W 2000 W 3600 W
Spitzenleistung 2000 W 4000 W 7200 W 4000 W 7200 W

Ausgang

 Reiner Sinus Reiner Sinus Reiner Sinus Reiner Sinus Reiner Sinus
Max. Wirkungsgrad bis zu 91% bis zu 91% bis zu 91% bis zu 91% bis zu 91%
Strom ohne Last 1.0 A 1.0 A 1.2 A 1.0 A 1.2 A

Strom im Standby-Modus

 < 0,4 A 0.4 – 0.5 A 0.4 – 0.6 A 0.4 – 0.5 A 0.4 – 0.6 A

Strom Aus

 < 1mA < 1mA < 1mA < 1mA < 1mA
Mechanische Parameter

Anschlussterminal

 M8 Schraubbolzen M8 Schraubbolzen M8 Schraubbolzen M8 Schraubbolzen M8 Schraubbolzen

Maße

 338 x 175 x 90 mm 347 x 225 x 90 mm 457 x 225 x 90 mm 351 x 225 x 90 mm 461 x 225 x 90 mm

Gewicht

 2,8 kg 3,7 kg 5,3 kg 4,0 kg 5,6 kg

Montagelöcher- Durchmesser

 4 mm 4 mm 4 mm 4 mm 4 mm
Geräteparameter

Temperaturbereich
(Betrieb)

 -20°C bis 50°C -20°C bis 50°C -20°C bis 50°C -20°C bis 50°C -20°C bis 50°C

Temperaturbereich
(Lagerung)

 -30°C bis 70°C -30°C bis 70°C -30°C bis 70°C -30°C bis 70°C -30°C bis 70°C

Relative Luftfeuchtigkeit

 <95%, nicht kondensierend <95%, nicht kondensierend <95%, nicht kondensierend <95%, nicht kondensierend <95%, nicht kondensierend

Schutzart

 IP2X IP2X IP2X IP2X IP2X

Höhenlage

 bis 3000 m NN bis 3000 m NN bis 3000 m NN bis 3000 m NN bis 3000 m NN
Netzumschaltung
Max. Strom 10 A 16 A 16 A 16 A 16 A
Umschaltzeit < 30 ms < 30 ms < 30 ms < 30 ms < 30 ms
RCD TYP – – – 16 A 16 A

Typgenehmigungszeichen

Lieferumfang

  • ISinus Inverter (je nach Modell)
  • IBedienteil mit Anschlusskabel (nicht beim INV 1000)
  • IErdungskabel
  • IRemote – Anschlussleitung
  • IAC IN Kabel / WAGO / offenes ENDE / 1m
  • IAC OUT Kabel / WAGO / Schuko Kupplung / 1,5m (nicht beim INV 1000)
  • ISchutztüllen für die Batterie-Anschlusskabel
